作業(二) 主題圖 - 花蓮七星潭至南投武嶺路線圖

-

PPT檔案下載:https://drive.google.com/file/d/1PkJKW4KnBwcqgUrUC9hWnhE4fWDoae3b/view?usp=sharing



1.下載全台DEM、公路線、公路座標點檔案，在QGIS中開啟(記得轉換座標)

2.使用Google地圖大致確認七星潭及武嶺位置

3.將需要的道路及座標點選取起來，另存成一個圖層



4.使用Points2One將座標點相連成線


5.開啟DEM圖層，使用Raster→Extraction→Clip Raster by Extent切割道路範圍部分


6.下載外掛程式Profile tool製作出道路高程縱剖面圖



7.在步驟4的線的屬性表上新增一欄位，使用calcuator計算每段長度


8.將線段圖層和步驟5切好的DEM在ArcGIS中開啟

9.找到ArcToolbox→Spatial Analyst Tools→Extration→Extract Value to Points工具



10.跑出來一個新的點位圖層，開啟屬性表後會發現多了高程欄位


11.將步驟7的路段長度和步驟10的點位高程放在excel，並計算坡度，存成CSV檔


12.回到QGIS，開啟路線和剛剛的CSV


13.將CSV joins到路線的屬性表上

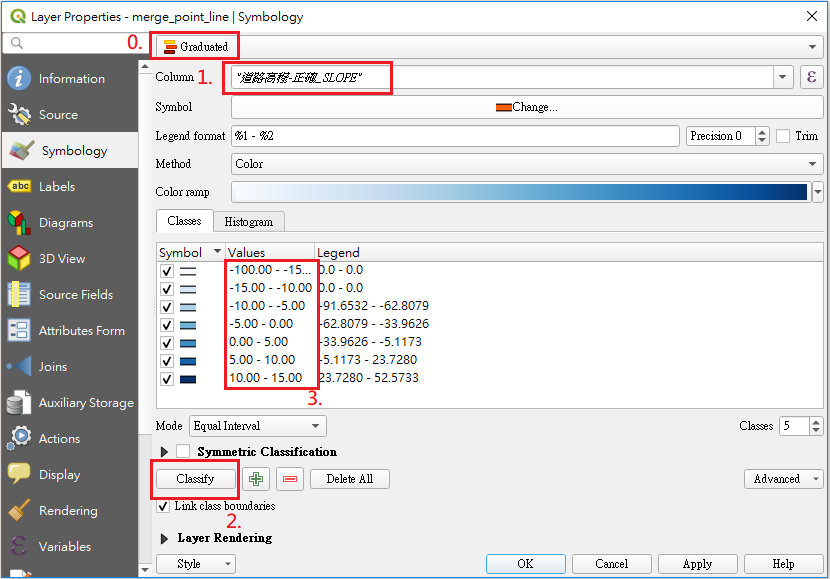

14.在路線圖層Symbology→Graduated→選擇CSV上的slope欄位→Classify→調整每個顏色值的範圍


15.將步驟11的CVS轉成Excel檔，製作累積爬升高程圖




成果





以上使用功能的相關網站

QGIS Profile tool使用:
https://www.youtube.com/watch?v=aO__ON-33iM&t=1s
https://www.youtube.com/watch?v=UD0Oumv5y1w
