作業(一) 主題圖 - 印尼帕魯市沿海海嘯災害範圍

-

  • 2018/9/28蘇拉威西島地震造成帕魯市遭到海嘯侵襲
















  • 帕魯市沿海海嘯災害範圍主題圖製作

    災害前 2018/8/17

災害前 2018/8/17













災害後 2018/10/1


1.分別下載災害發生前後的衛星圖

2.在QGIS中開啟這兩個圖層(After在下，Before在上)

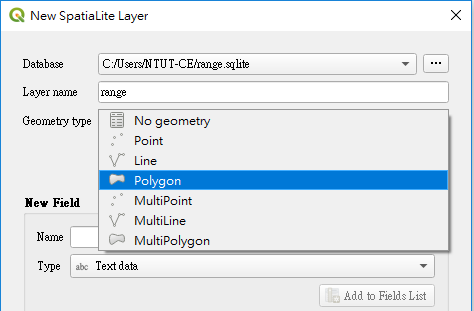

3.建立一個shp圖層，選擇Polygon














4.一邊開關Before圖層比對，一邊描繪受災範圍

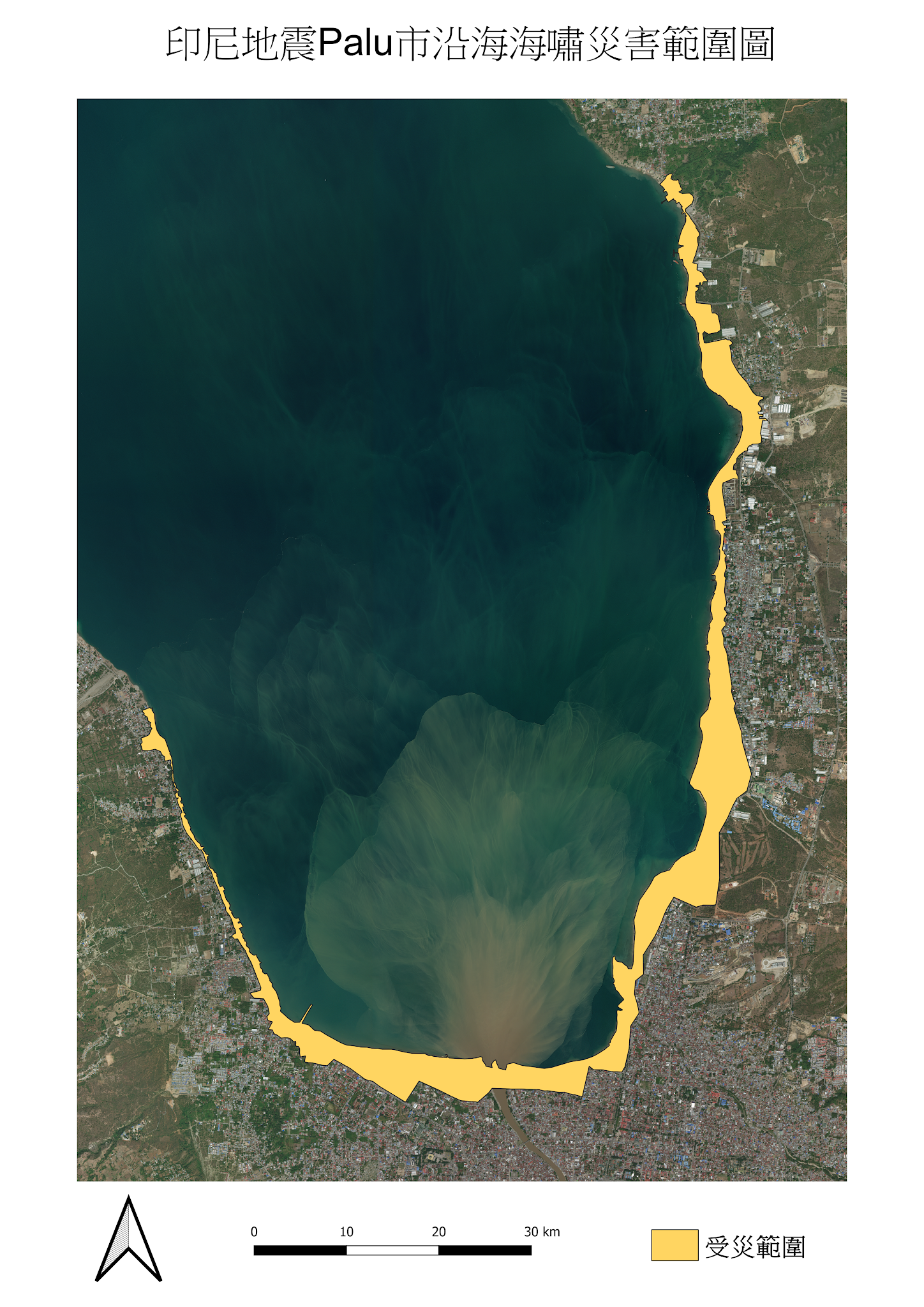

  • 製作成果


  • 還需再研究的問題有:
    1.取得城市行政邊界的shp檔，切出城市形狀的地圖
    2.面積計算
